MANGUEIRA HIDR. SUPER ALTA PRESSÃO 4SH

MANGUEIRA HIDRÁULICA 4 TRAMAs

MANGUEIRA HIDRÁULICA 4 TRAMAS DE AÇO

SUPER ALTA PRESSÃO | NORMA: EN 856 4SH

Aplicação: Linhas hidráulicas de super alta pressão, instalações específicas com condições severas de abrasão.

Fluidos Recomendados: Óleos minerais, óleos solúveis em água, derivados de petróleo.

Construção

Camada Interna: Composto especial de Borracha sintética resistente a óleos minerais

Reforço: Quatro espirais de fio de aço de alta resistência.

Cobertura: Composto especial de borracha sintética resistente a abrasão, ozônio e intempéries.

Temperatura Mínima: -40º C

Temperatura Máxima: +121º C

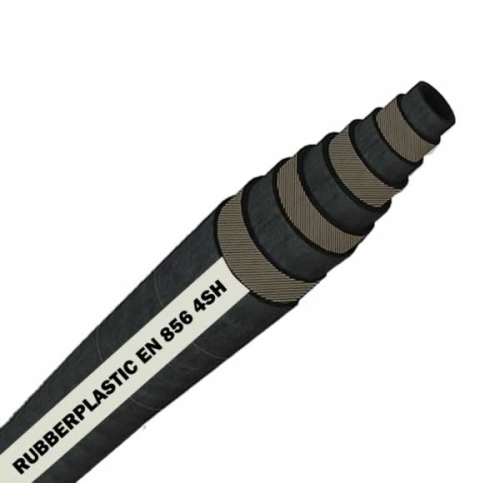

- IMAGEM MERAMENTE ILUSTRATIVA, SIMULA A APARÊNCIA E CONSTRUÇÃO DA MANGUEIRA.

- UTILIZAR A MANGUEIRA P/ OUTRA FINALIDADE É CONTRAINDICADO.

- PARA CADA FINALIDADE É UTILIZADO COMPOSTO DE BORRACHA DIFERENTE

 - AS CARACTERÍSTICAS TÉCNICAS DO PRODUTO ESTÃO SUJEITAS A MUDANÇAS SEM PRÉVIO AVISO

 TABELA DE MEDIDAS

Traço mm in mm in Mpa PSI Mpa PSI mm in Kg/m Ib/C ft
-12 19 3/4” 32,2 1,27 42 6000 168 24000 280 11,2 1,57 106
-16 25 1” 38,7 1,52 38 5500 152 22000 340 13,6 1,95 131
-20 32 1.1/4” 45,5 1,79 35 5000 140 20000 460 18,4 2,47 165
-24 38 1.1/2” 53,5 2,11 29 4200 116 168000 560 22,4 3,27 219
-32 51 2” 68,1 2,68 25 3650 110 147000 700 28 4,67 313

DIÂMETRO INTERNO

DIÂMETRO EXTERNO

PRESSÃO MÁXIMA DE TRABALHO

PRESSÃO DE RUPTURA

RAIO DE CURVATURA

PESO POR METRO

Mangueira hidráulica para que serve

As mangueiras foram desenvolvidas para substituir tubulações, apresentando vantagens como flexibilidade, absorvem vibrações, possibilita articulações, resistem a corrosão, facilitam a montagem, e estão disponíveis em uma grande variedade de bitolas e comprimentos, para diversas aplicações

Construção da mangueira hidráulica básica

A construção da mangueira hidráulica básica envolve três camadas. Estas camadas ajudam a manter um fluxo consistente e confiável de líquido ao mesmo tempo protegem o conjunto total de quebrar, como resultado de desgaste ou abrasão.

Tubo interno: o tubo interno é projetado para ser compatível com o líquido que transporta, permitindo a elasticidade de fluxo livre e resistente à pressão. Este tubo é muitas vezes feito a partir de PDFE (Teflon), termoplástico, ou borrachas sintéticas.

Camada de reforço: Esta camada envolve o tubo interno e é composta de uma espiral ou de malha metálica. Este conjunto se apóia o tubo, protegendo contra os rasgos.

Camada externa: Esta camada é feita de materiais rígidos e é projetada para proteger o interior da mangueira.

Tipos de construção de mangueiras hidráulicas

Devido à variedade de aplicações de mangueiras hidráulicas e da gama de produtos químicos e as pressões que serão submetidas, há também um número de construções.

Reforçadas: este tipo de mangueira assemelha a construção de três camadas básicas, mas com amortecedores extras na camada de reforço, na maioria das vezes em forma de trança têxtil, arame trançado, ou material do fio espiral ao redor do tubo interno.

Enrolada: mangueiras enroladas são mangueiras semi-rígidas projetadas para a expansão e fáceis de guardar. Como a mangueira é enrolada, pode esticar de tal maneira que não coloca pressão desnecessária sobre os materiais de mangueira.

Ondulado: outro método de aumentar a expansão e flexibilidade em uma mangueira é a introdução de corrugação. O processo de corrugação manifesta-se como tópicos pequenos ou dobras no material da mangueira, um pouco como uma sanfona, que permitem que a mangueira se expanda e comprima sem danificar a carcaça.

Articulados: mangueiras articulados são mangueiras construídas em seções, com eixos rígidos conectados por articulações flexíveis. A articulação permite que as mangueiras façam curvas ou gire em torno de outros componentes.

Multi-elemento: mangueiras que envolvem vários elementos listados acima são chamadas de mangueiras multi-elemento.

Compatibilidade: Líquidos

Existem três tipos principais de líquido que vão passar por uma mangueira hidráulica. Estes incluem:

• Petróleo

• Óleo sintético

• Líquido com alto teor de água



Mangueiras hidráulicas são mais capazes de transportar o petróleo e líquidos com alto conteúdo de água, mas óleos sintéticos exigem materiais de mangueira dedicados. Classificações de compatibilidade são geralmente disponíveis a partir do fabricante ou da literatura de recursos.

Compatibilidade de mangueira hidráulica: Temperatura

Mangueiras hidráulicas estão expostas a duas temperaturas preocupantes: a temperatura do líquido interno e temperatura de trabalho externo. Como resultado, as mangueiras são classificadas para o desempenho tanto em termos de temperaturas, com uma classificação de funcionamento máximo e mínimo da temperatura. Superior a estas classificações podem resultar em reduzida vida útil ou até mesmo falha, por isso é pertinente usar uma mangueira que está devidamente classificada para a temperatura do líquido e a temperatura ambiente.

Compatibilidade de mangueira hidráulica: Pressão

Mangueiras hidráulicas são projetadas para suportar uma pressão mínima e máxima tanto internamente como externamente. Qualquer uma destas classificações pode restringir severamente o desempenho da mangueira. Classificações de pressão ou recomendações para um tipo específico de mangueira são geralmente disponíveis a partir do fabricante.

Categoria: Quatro espirais, EN 856 4SH
Tags: mangueira hidraulica super alta pressao
