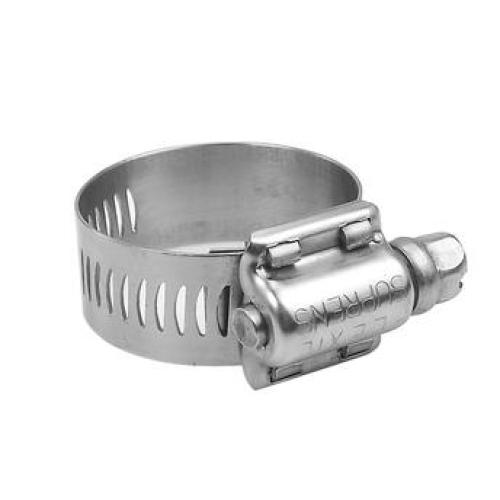

Abraçadeira FLEXIL Inox fita 14,5mm
Abraçadeira Flexil Inox - FIF
Largura da fita: 14,5 mm.
As abraçadeiras da linha FLEXIL são recomendadas para o uso em mangueiras de material semi-rígido, aplicações em sistema de arrefecimento veiculares (radiadores), instalações industriais e fixação de elementos (placas, antenas, luminosos e outros itens) devido a sua grande capacidade de aperto e dimensões reduzidas.
Especificações
Fabricadas em 3 opções de material:
- Totalmente em aço carbono (W1) – espessura de fita: 0,7 mm
- Totalmente em aço inox série 300 (W4) – espessura de fita: 0,6 mm
- Em aço inox série 300 e parafuso em aço carbono
Torque de aperto: Aço Inox: 60 kg.cm; Aço Carbono: 50 kg.cm
PVT (Pressão, Vibração, Temperatura): teste rigoroso para condições extremas de funcionamento.
Materiais utilizados:
- AÇO CARBONO TOTAL: inteiramente fabricada em aço carbono relaminado de alta resistência mecânica, com tratamento de zincagem.
- AÇO INOX PARCIAL: aço inox com parafuso em carbono tratado por cementação para maior dureza.
- AÇO INOX TOTAL: alta resistência à corrosão, ideal para ambientes agressivos e indústrias alimentícias.
TESTE DE FORÇAS RADIAIS X TORQUE: mede a força radial transferida para a mangueira, avaliando a eficácia real da abraçadeira.
TRIDIMENSIONAL: equipamento de alta precisão para medição de peças grandes.
TABELA DE MEDIDAS
| Referência | Ø mm Mín. | Ø mm Máx. | Ø pol Mín. | Ø pol Máx. |
|---|---|---|---|---|
| FIF 1319 | 13 | 19 | 1/2 | 3/4 |
| FIF 1422 | 14 | 22 | 9/16 | 7/8 |
| FIF 1927 | 17 | 27 | 11/16 | 1-1/16 |
| FIF 2232 | 20 | 32 | 3/4 | 1-1/4 |
| FIF 2538 | 19 | 38 | 3/4 | 1-1/2 |
| FIF 3244 | 25 | 44 | 1 | 1-3/4 |
| FIF 3851 | 32 | 51 | 1-1/4 | 2 |
| FIF 4457 | 38 | 57 | 1-1/2 | 2-1/4 |
| FIF 5164 | 45 | 64 | 2 | 2-1/2 |
| FIF 5770 | 51 | 70 | 2 | 2-3/4 |
| FIF 5776 | 57 | 76 | 2-1/4 | 3 |
| FIF 6483 | 64 | 83 | 2-1/2 | 3-1/4 |
| FIF 7089 | 70 | 89 | 2-3/4 | 3-1/2 |
| FIF 7695 | 76 | 95 | 3 | 3-3/4 |
| FIF 83102 | 83 | 102 | 3-1/4 | 4 |
| FIF 89108 | 80 | 108 | 3-1/2 | 4-1/4 |
| FIF 102121 | 102 | 121 | 4 | 4-3/4 |
| FIF 114133 | 114 | 133 | 4-1/2 | 5-1/4 |
| FIF 127146 | 127 | 146 | 5 | 5-3/4 |
| FIF 140159 | 140 | 150 | 5-1/2 | 6-1/4 |
| FIF 152171 | 152 | 171 | 6 | 6-3/4 |
| FIF 165184 | 165 | 184 | 6-1/2 | 7-1/4 |
| FIF 178197 | 178 | 198 | 7 | 7-3/4 |
| FIF 191210 | 191 | 210 | 7-1/2 | 8-1/4 |
| FIF 203222 | 203 | 222 | 8 | 8-3/4 |
| FIF 216235 | 216 | 235 | 8-1/2 | 9-1/4 |
| FIF 229248 | 229 | 248 | 9 | 9-3/4 |
| FIF 241260 | 241 | 260 | 9-1/2 | 10-1/4 |
