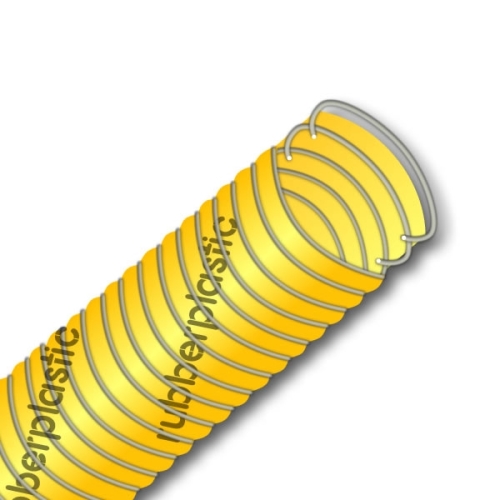

Mangueira RUBBER-NYL II Nylon

Mangueira Composta em Nylon RUBBER-NYL II

Modelo: RUBBER-NYL II |Arame Int./Ext.: Aço INOX 304 ou 316 |Cor: Toda amarela

Construção:
A mangueira de nylon RUBBER-NYL II é constituída de tecidos e filmes de nylon, e uma capa externa resistente a intempéries/ações do tempo, tais como: Sol e Chuva.

Aplicação:

Esta mangueira composta é comumente usada na transferência, carga e descarga de uma vasta gama de gases liquefeitos ou gases liquefeitos de petróleo refrigerados e dreno de tetos/flutuante.

Norma: As mangueiras compostas RUBBERPLASTIC são fabricadas e testadas conforme Norma BS-5842

Terminais:

As mangueiras compostas RUBBERPLASTIC são fornecidas montadas com conexões, de acordo com as especificações do cliente. Podendo ser Engates rápido tipo refinaria, Engates rápido de Silo, entre outros.

GERAL
Pressão de teste 1,5 vezes a pressão de trabalho
Temperatura -50º a+ 50ºC.

NOTA: As condições de pressão e temperatura são indicadas pela máxima e média respectivamente, podendo a temperatura ser elevada na medida em que diminui a pressão: Limite máximo a +60ºC

Reforço da Mangueira composta de nylon

Os reforços desta mangueira composta serão definidos de acordo com a aplicação e necessidade do cliente, sendo que cada sigla representa um material diferente, bem como pode se ver no exemplo abaixo a primeira letra representa o material do arame externo e a segunda o interno. Para cada tipo de reforço é recomendada uma aplicação, doravante contudo se acaso o cliente já possuir um padrão de uso, o mesmo deverá ser informado no ato da cotação.

Exemplo:

Tabela Dimensional da Mangueira composta de nylon

Diâmetro Nominal		Pressão de Trabalho	Raio de Curvatura	Peso p/ Metro
POL.	MM	KGF/CM²	MM	KG / MT
¾”	19,05	21,0	64	0,40
1”	25,40	21,0	100	0,50
1 ¼”	31,75	21,0	110	1,2
1 ½”	38,10	21,0	110	1,3
2”	50,80	21,0	160	2,0
2 ½”	63,50	21,0	180	2,6
3”	76,20	21,0	210	3,2
4”	101,60	21,0	400	7,5
5”	127,00	21,0	400	11,3
6”	152,40	21,0	500	13,8
8”	203,20	21,0	700	18,7
10”	254,00	21,0	700	25,6
12”	304,80	21,0	700	32,2

CONSTRUÇÃO DA mangueira composta de nylon R-NYL II

Opções de Arames de reforço da Mangueira RUBBER-NYL II:

SIGLA	MATERIAL ARAME INTERNO	MATERIAL ARAME EXTERNO	COR COBERTURA MANGUEIRA*
II	Inox AISI 304 ou 316	Inox AISI 304 ou 316	AMARELA
GG	aço Galvanizado	aço Galvanizado	AMARELA
IG	Inox AISI 304 ou 316	aço Galvanizado	AMARELA
GI	aço Galvanizado	Inox AISI 304 ou 316	AMARELA

*OBS.: As cores da mangueira composta de nylon são padrões da RUBBERPLASTIC, podendo ser modificadas conforme solicitação do cliente.

Compatibilidade Química da Mangueira composta RUBBER-NYL II

Acetato de Etila	Acetato de Isobutila	Aldeidos
Álcool Amilico	Álcool Butilico	Álcool Etilico
Álcool Isopropilico	Álcool Metilico	Amonia Anidra
Amoniaco	Aminas	Bases
Benzeno	Benzina	Butano
Butadieno	Butileno	Cetonas
Cicloexano	Cloreto de Amonia (seco)	Cloreto de Cobre (seco)
Cloreto de Hidrogenio	Cloreto de Magnésio	Cloreto de Metila
Cloreto de NíquelCloreto de Sódio	Cloreto de Zinco	Cloreto de Estanico
Cloreto de Vinila	Diocloreto Etileno (seco)	Diocromato de Sódio / Potássio
Estireno	Etileno Glicol	Etileni Líquido
Éter	Fluído de Silicone	Freon
Gasolinas	Gás de Amoniaco	GLN (metano)
GLP (gas Líq. de Petróleo)	Glicerina	Hexano
Hidroxidos	Metane	Metilbenzeno
MEK	MVC	Nitrogenio Líquido
Petróleo	Propano	Propeno
Propileno	Resinas	Solução de Amoniaco
Solventes Aromáticos	Suco de Frutas	Tetracloreto de Carbono
Tolueno	Tintas	Vernizes
Vinagre	Vinhaça	Xileno, Etc.
