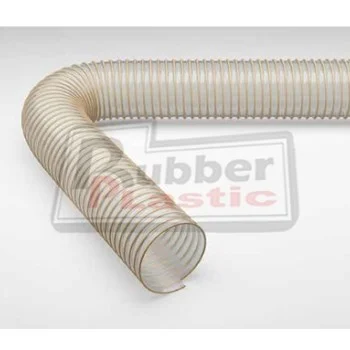

MANGUEIRA PUR H TRIVOLUTION

MANGUEIRAS PARA CONDUÇÃO DE MATERIAL ABRASIVO

LINHA TRIVOLUTION

PAREDE 1,4 mm

Mangueira de PU para sucção e transporte de materiais abrasivos, altamente flexível, antiestática com resistência da superfície <10° Ohm, resistente a micróbios, dificilmente inflamável. Com a parede mais grossa do que as demais mangueiras de Poliuretano no mercado, esta mangueira não permite que os produtos fiquem retidos em sua parede interna.

Composição

Material: 100% Poliuretano com estrutura helicoidal de aço galvanizado recoberta por Poliuretano
Comprimentos disponíveis: 10MT/15MT, dependendo do diâmetro nominal
Comprimento padrão: 10/15 metros *Dependendo do diâmetro
Opções: Classe alimentícia, Resistente à chamas, Eletricamente condutiva, Diâmetros métricos
Características: Resistente a UV e ao ozônio, excelente resistência interna à abrasão, propriedades de flexibilidade extremas, ótima resistência ao desgaste externo e à umidade

Áreas de aplicação

Grânulos altamente abrasivos e em altas velocidades
Cavacos de madeira
Mangueiras para aspiradores industriais e transportadores de grânulos
Mangueira de proteção contra cargas mecânicas
Extração / sucção de névoa de óleo
Mangueira espiral altamente flexível para sucção e transporte de sólidos abrasivos, líquidos e gases

Propriedades

Retardador de chama de acordo com DIN 4102 B1
Resistente a micróbios
Muito boa flexibilidade
Raios de curvatura menores
Livre de halogéneos e plastificantes
Fluidamente ótimo
Altamente resistente à abrasão
Boa resistência química, óleo e gasolina
Alta resistência à tração e rasgo
Geralmente boa resistência a UV e ozônio

Faça o download clicando no link abaixo e baixe a FICHA TÉCNICA:

MANGUEIRA RUBBER-PUR HX TRIVOLUTION

Material

Espiral: fio de aço de mola
Parede: poliuretano de poliéster puro
Espessura da parede: entre as espirais aproximadamente 1,4 mm

Especificações Técnicas

Temperatura de trabalho: -40°C a +90°C (até +125°C)
Cor padrão: Transparente
Disponível em: DN 16mm - DN 500mm

TABELA DE MEDIDAS, PRESSÃO, PESO E RAIO DE CURVATURA

DN (mm)	PRESSÃO DE TRABALHO (bar)	PRESSÃO DE VÁCUO (bar)	RAIO DE CURVATURA* (mm)	DIÂMETRO EXTERNO Ø (mm)	PESO (kg/mt)	Artigo nº
16	4,5	0,92	40	22	0,2	111-016-401
20	4,3	0,92	43	26	0,22	111-020-401
25	4,19	0,92	46	32	0,28	111-025-401
26	4,16	0,92	47	33	0,29	111-026-401
32	3,25	0,92	60	41	0,39	111-032-401
38	3,12	0,82	69	47	0,46	111-038-401
40	3	0,82	72	49	0,49	111-040-401
45	2,95	0,81	80	55	0,55	111-045-401
50	2,82	0,82	86	60	0,66	111-050-401
51	2,9	0,82	87	61	0,71	111-051-401
55	2,75	0,76	95	65	0,77	111-055-401
60	2,55	0,74	102	70	0,84	111-060-401
65	2,4	0,66	112	75	0,91	111-065-401
70	2,25	0,66	117	80	0,97	111-070-401
75	2,05	0,63	125	85	1,05	111-075-401
76	2	0,59	126	87	1,06	111-076-401
80	2	0,59	132	91	1,11	111-080-401
90	1,65	0,52	149	101	1,25	111-090-401
100	1,54	0,45	163	110	1,43	111-100-401
102	1,5	0,44	165	112	1,48	111-102-401
110	1,35	0,46	179	121	1,61	111-110-401
115	1,35	0,31	186	126	1,68	111-115-401
120	1,3	0,31	194	131	1,75	111-120-401
125	1,3	0,31	201	136	1,89	111-125-401
127	1,3	0,31	203	138	1,91	111-127-401
130	1,3	0,31	209	141	1,96	111-130-401
140	1,05	0,26	224	151	2,11	111-140-401
150	1,05	0,26	240	161	2,31	111-150-401
152	1,05	0,26	242	163	2,29	111-152-401
160	0,9	0,25	255	171	2,51	111-160-401
170	0,9	0,18	270	181	2,67	111-170-401
175	0,9	0,18	278	186	2,74	111-175-401
180	0,75	0,18	285	191	2,82	111-180-401
200	0,75	0,18	316	212	3,42	111-200-401
203	0,75	0,18	321	215	3,5	111-203-401
225	0,6	0,12	353	237	3,65	111-225-401
250	0,6	0,12	390	263	3,91	111-250-401
254	0,58	0,12	396	267	3,91	111-254-401
275	0,45	0,12	426	288	4,22	111-275-401
280	0,45	0,12	435	293	4,3	111-280-401
300	0,45	0,12	465	313	4,94	111-300-401
315	0,45	0,12	488	328	5,19	111-315-401
325	0,45	0,12	503	338	5,35	111-325-401
350	0,45	0,12	540	363	6,96	111-350-401
375	0,3	0,07	580	388	7,45	111-375-401
400	0,3	0,07	615	413	7,95	111-400-401
450	0,3	0,07	690	463	8,94	111-450-401
500	0,3	0,07	765	513	9,93	111-500-401

Todos os dados referem-se a uma temperatura média e ambiente de +20°C.
* Relativo ao interior da flexão da mangueira. Sujeito a alterações técnicas e desvios de cores.
