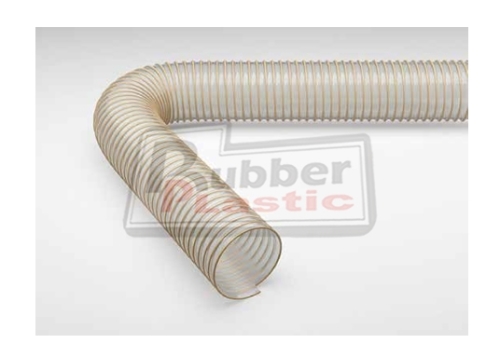

MANGUEIRA PUR H TRIVOLUTION

MANGUEIRAS PARA CONDUÇÃO DE MATERIAL ABRASIVO

LINHA TRIVOLUTION

PAREDE 1,4 mm

Mangueira de PU para sucção e transporte de materiais abrasivos, altamente flexível, antiestática com resistência da superfície <10° Ohm, resistente á micróbios, dificilmente inflamável. Com a parede mais grossa do que as demais mangueiras de Poliuretano no mercado, esta mangueira não permite que os produtos fiquem retidos em sua parede interna.

Composição: 100% Poliuretano com estrutura helicoidal de aço galvanizado recoberta por Poliuretano.

Comprimentos disponíveis: 10MT/15MT, dependendo do diâmetro nominal.

Comprimento Padrão: 10/15 metros *Dependendo do diâmetro.

Opções: Classe alimentícia, Resistente à chamas, eletricamente condutiva, diâmetros métricos.

Características: Resistente a UV e ao ozônio, excelente resistência interna à abrasão, propriedades de flexibilidade extremas, ótima resistência ao desgaste externo e à umidade

Faça o download clicando no link abaixo e baixe a FICHA TÉCNICA :

MANGUEIRA RUBBER-PUR HX TRIVOLUTION

Atenção! O carregamento do nosso catálogo pode levar alguns instantes, caso demore muito tente utilizar o navegador google chrome, se não o tiver faça o Download.

Material

Espiral: fio de aço de mola
Parede: poliuretano de poliéster puro
Espessura da parede entre as espirais aproximadamente 1,4 mm

Disponível em: DN 16mm - DN 500mm

Temperatura de trabalho:

-40°C a +90°C (até 125° ).

Cor padrão: Transparente

Áreas de aplicação

Grânulos Altamente abrasivos e em altas velocidades;
Cavacos de Madeiras;
Mangueiras para aspiradores industriais e transportadores de grânulos;
Mangueira de proteção contra cargas mecânicas
extração / sucção de névoa de óleo

Mangueira espiral altamente flexível para sucção e transporte de sólidos abrasivos, líquidos e gases.

Recursos

retardador de chama de acordo com DIN 4102 B1
micróbio resistente
muito boa flexibilidade
raios de curvatura menores
livre de halogéneos e plastificantes
fluidamente ótimo
altamente resistente à abrasão
Boa resistência química, óleo e gasolina
alta resistência à tração e rasgo
geralmente boa resistência a UV e ozônio

DN	PRESSÃO DE	PRESSÃO DE	RAIO DE CURVATURA*	DIÂMETRO EXTERNO Ø	PESO	Artigo no.
mm	TRABALHO	VÁCUO (mm.ca)	(mm)	(mm)	(kg/mt)
16	4,5	0,92	40	22	0,2	111-016-401
20	4.3	0,92	43	26	0,22	111-020-401
25	4,19	0,92	46	32	0,28	111-025-401
26	4.16	0,92	47	33	0,29	111-026-401
32	3.25	0,92	60	41	0,39	111-032-401
38	3.12	0,82	69	47	0,46	111-038-401
40	3	0,82	72	49	0,49	111-040-401
45	2,95	0,81	80	55	0,55	111-045-401
50	2,82	0,82	86	60	0,66	111-050-401
51	2,9	0,82	87	61	0,71	111-051-401
55	2.75	0,76	95	65	0,77	111-055-401
60	2,55	0,74	102	70	0,84	111-060-401
65	2.4	0,66	112	75	0,91	111-065-401
70	2,25	0,66	117	80	0,97	111-070-401
75	2.05	0,63	125	85	1,05	111-075-401
76	2	0,59	126	87	1,06	111-076-401
80	2	0,59	132	91	1.11	111-080-401
90	1,65	0,52	149	101	1,25	111-090-401
100	1,54	0,45	163	110	1,43	111-100-401
102	1.5	0,44	165	112	1,48	111-102-401
110	1,35	0,46	179	121	1,61	111-110-401
115	1,35	0,31	186	126	1,68	111-115-401
120	1.3	0,31	194	131	1,75	111-120-401
125	1.3	0,31	201	136	1,89	111-125-401
127	1.3	0,31	203	138	1.91	111-127-401
130	1.3	0,31	209	141	1,96	111-130-401
140	1,05	0,26	224	151	2.11	111-140-401
150	1,05	0,26	240	161	2.31	111-150-401
152	1,05	0,26	242	163	2,29	111-152-401
160	0,9	0,25	255	171	2,51	111-160-401
170	0,9	0,18	270	181	2,67	111-170-401
175	0,9	0,18	278	186	2,74	111-175-401
180	0,75	0,18	285	191	2,82	111-180-401
200	0,75	0,18	316	212	3,42	111-200-401
203	0,75	0,18	321	215	3,5	111-203-401
225	0,6	0,12	353	237	3.65	111-225-401
250	0,6	0,12	390	263	3,91	111-250-401
254	0.58	0,12	396	267	3,91	111-254-401
275	0,45	0,12	426	288	4,22	111-275-401
280	0,45	0,12	435	293	4.3	111-280-401
300	0,45	0,12	465	313	4,94	111-300-401
315	0,45	0,12	488	328	5,19	111-315-401
325	0,45	0,12	503	338	5.35	111-325-401
350	0,45	0,12	540	363	6,96	111-350-401
375	0,3	0,07	580	388	7,45	111-375-401
400	0,3	0,07	615	413	7,95	111-400-401
450	0,3	0,07	690	463	8,94	111-450-401
500	0,3	0,07	765	513	9,93	111-500-401
Todos os dados referem-se a uma temperatura média e ambiente de + 20°C. * Relativo ao interior da flexão da mangueira Sujeito a alterações técnicas e desvios de cores.

* As imagens contidas nesta pagina são meramente ilustrativas, podendo não serem fiéis as dimensões e características físicas.
**As informações técnicas contidas nestas páginas são de responsabilidade do fabricante. Os dados acima são para referência de consulta
