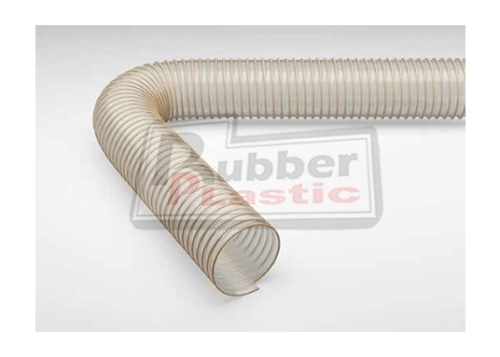

MANGUEIRA PUR HX TRIVOLUTION
MANGUEIRA BORRACHA TERMOPLÁSTICA PARA CONDUÇÃO DE MATERIAL ABRASIVO
LINHA TRIVOLUTION - PAREDE 2,0 mm
Mangueira borracha termoplástica para sucção e transporte de materiais abrasivos, altamente flexível, antiestática (<10° Ohm), resistente a micróbios, dificilmente inflamável.
Propriedades
- Altamente resistente à abrasão
- Boa resistência química
- Geralmente boa resistência a UV e ozônio
- Resistente a petróleo / óleos
- A prova de gases
- Pequenos raios de curvatura
- Resistência a pressão e ao vácuo
- Revestimento interno principalmente liso
- Características de fluxo ótimo
- Extremamente flexível
- Médio pesado
- Sem halogéneos
Aplicações
- Grânulos altamente abrasivos em altas velocidades
- Cavacos de madeira
- Aspiradores industriais e transportadores de grânulos
- Proteção contra cargas mecânicas
- Extração / sucção de névoa de óleo
Material
Espiral: Fio de mola de aço
Parede: Borracha termoplástica
Espessura da parede entre espirais: 1,4 mm
Temperaturas de Trabalho
-40°C a +90°C (picos até +125°C)
Especificações Técnicas
| DN (mm) | Pressão de Trabalho (Bar) | Pressão de Vácuo (Bar) | Raio de Curvatura* (mm) | Diâmetro Externo Ø (mm) | Peso (kg/mt) | Artigo no. |
|---|---|---|---|---|---|---|
| 32 | 4,85 | 0,94 | 80 | 42 | 0,66 | 114-032-101 |
| 38 | 4,39 | 0,94 | 95 | 48 | 0,78 | 114-038-101 |
| 40 | 4,27 | 0,94 | 100 | 50 | 0,83 | 114-040-101 |
| 45 | 4,10 | 0,94 | 115 | 55 | 0,92 | 114-045-101 |
| 50 | 4,02 | 0,94 | 124 | 60 | 1,02 | 114-050-101 |
| 51 | 4,00 | 0,94 | 125 | 61 | 1,04 | 114-051-101 |
| 55 | 3,75 | 0,89 | 140 | 65 | 1,10 | 114-055-101 |
| 60 | 3,60 | 0,89 | 150 | 70 | 1,20 | 114-060-101 |
| 65 | 3,30 | 0,89 | 165 | 75 | 1,29 | 114-065-101 |
| 70 | 3,15 | 0,89 | 175 | 80 | 1,38 | 114-070-101 |
| 75 | 2,95 | 0,89 | 188 | 85 | 1,48 | 114-075-101 |
| 76 | 2,92 | 0,89 | 190 | 87 | 1,50 | 114-076-101 |
| 80 | 2,77 | 0,89 | 200 | 93 | 1,93 | 114-080-101 |
| 90 | 2,40 | 0,89 | 225 | 103 | 2,16 | 114-090-101 |
| 100 | 2,15 | 0,88 | 238 | 113 | 2,53 | 114-100-101 |
| 102 | 2,10 | 0,87 | 250 | 115 | 2,60 | 114-102-101 |
| 110 | 1,95 | 0,87 | 275 | 124 | 2,82 | 114-110-101 |
| 115 | 1,80 | 0,87 | 290 | 129 | 2,94 | 114-115-101 |
| 120 | 1,65 | 0,87 | 300 | 134 | 3,07 | 114-120-101 |
| 125 | 1,65 | 0,87 | 311 | 138 | 3,34 | 114-125-101 |
| 127 | 1,65 | 0,87 | 315 | 140 | 3,44 | 114-127-101 |
| 130 | 1,65 | 0,84 | 325 | 143 | 3,54 | 114-130-101 |
| 140 | 1,50 | 0,83 | 350 | 153 | 3,81 | 114-140-101 |
| 150 | 1,50 | 0,82 | 434 | 165 | 4,08 | 114-150-101 |
| 152 | 1,50 | 0,82 | 450 | 167 | 4,13 | 114-152-101 |
| 160 | 1,35 | 0,81 | 500 | 175 | 4,81 | 114-160-101 |
| 170 | 1,20 | 0,80 | 600 | 185 | 5,10 | 114-170-101 |
| 175 | 1,20 | 0,79 | 650 | 190 | 5,25 | 114-175-101 |
| 180 | 1,20 | 0,77 | 700 | 195 | 5,40 | 114-180-101 |
| 200 | 1,07 | 0,68 | 918 | 217 | 6,30 | 114-200-101 |
| 203 | 1,05 | 0,66 | 950 | 220 | 6,43 | 114-203-101 |
| 225 | 0,90 | 0,58 | 1150 | 241 | 7,11 | 114-225-101 |
| 250 | 0,90 | 0,51 | 1300 | 267 | 7,91 | 114-250-101 |
| 254 | 0,88 | 0,50 | 1325 | 271 | 8,04 | 114-254-101 |
| 275 | 0,75 | 0,47 | 1450 | 292 | 8,68 | 114-275-101 |
| 300 | 0,60 | 0,42 | 1600 | 317 | 9,45 | 114-300-101 |
* Relativo ao interior da flexão da mangueira. Sujeito a alterações técnicas e desvios de cores.
* As imagens contidas nesta página são meramente ilustrativas, podendo não refletir as dimensões e características físicas reais.
**As informações técnicas contidas nestas páginas são de responsabilidade do fabricante. Os dados acima são apenas para referência de consulta.
